Diseño de conjunto, organización interior y primeras decisiones para construir un casete con carcasa propia.

Estado: Inicio de prototipado
Aportación: Proyecto personal · diseño y fabricación

Vista CAD exterior del casete con dos altavoces, panel superior, controles y ventilación lateral. — 01 /CAD del conjunto del casete sobre fondo blanco. Vista exterior del ensamblaje digital; no es una fotografía.

Diseñar desde el conjunto

El casete reúne una carcasa propia, altavoces y componentes interiores que tienen que encontrar su sitio dentro de un mismo objeto. El trabajo de diseño relaciona la apariencia exterior con el espacio disponible, el montaje y el acceso a las piezas.

Las vistas del modelo permiten recorrer dos escalas: la silueta del equipo y la distribución de sus elementos.

Mirar por dentro

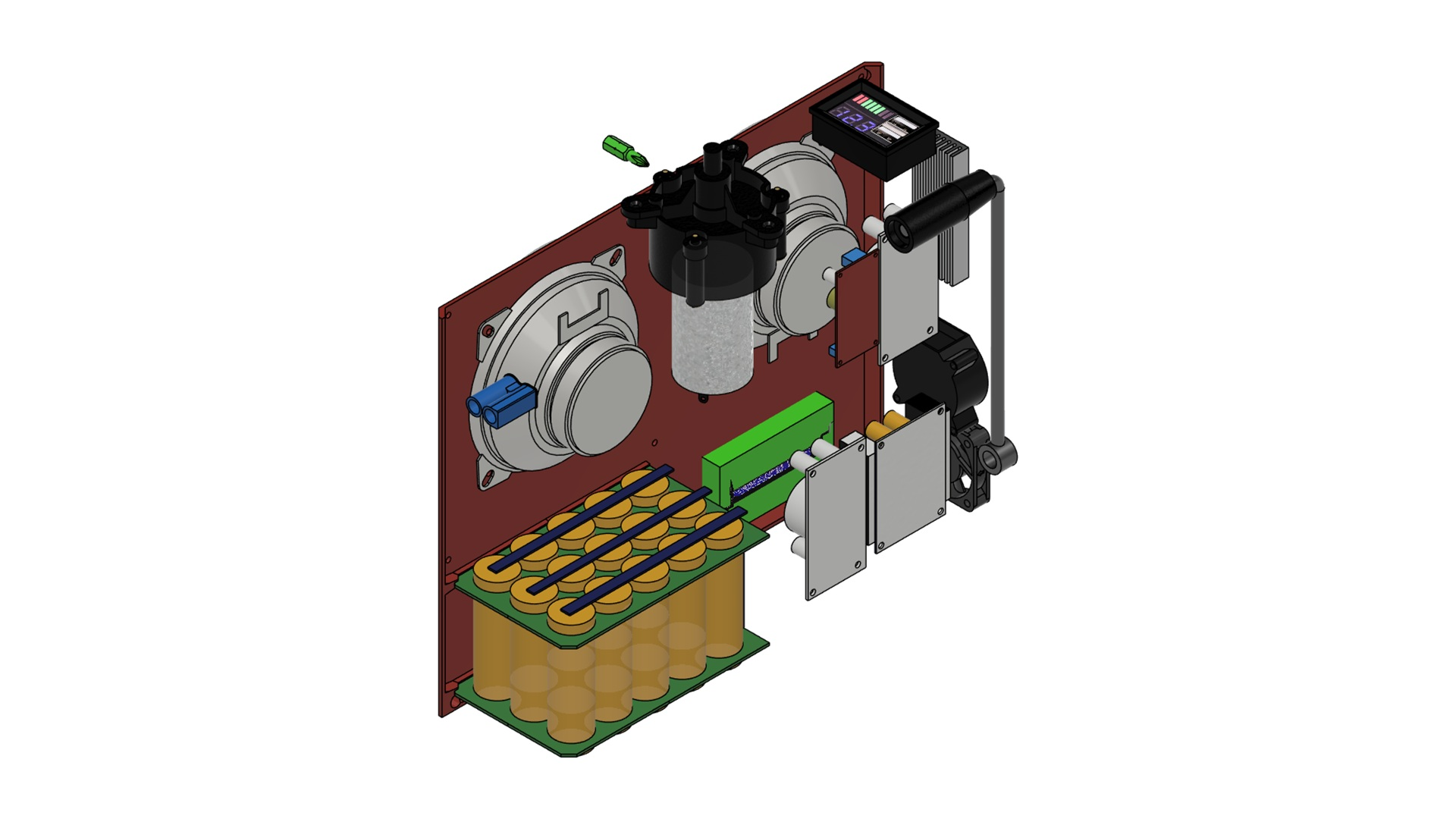

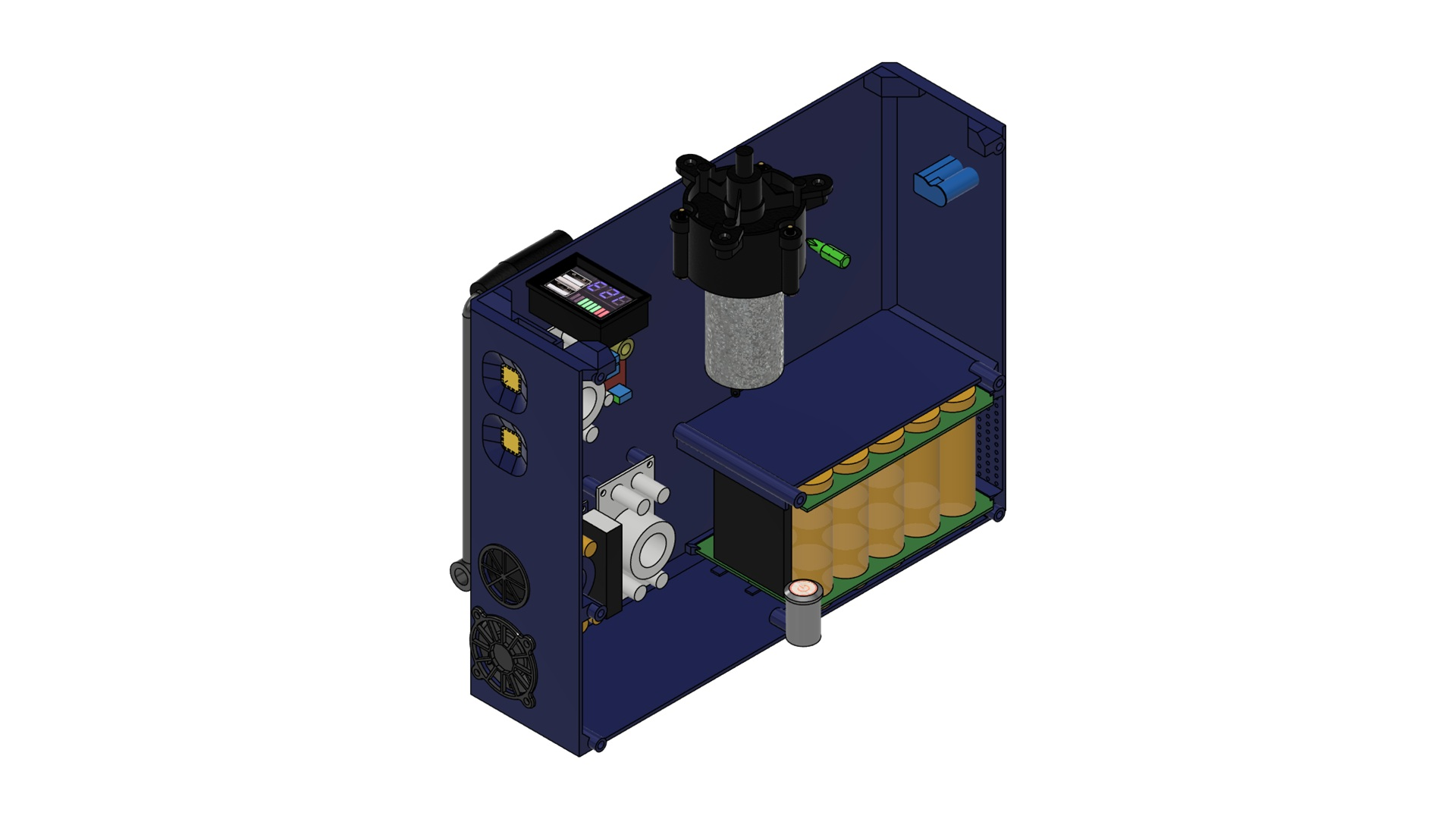

Las imágenes interiores proceden del mismo ensamblaje de Fusion. Se han ocultado paneles para mostrar los componentes y sus relaciones, manteniendo la referencia del conjunto.

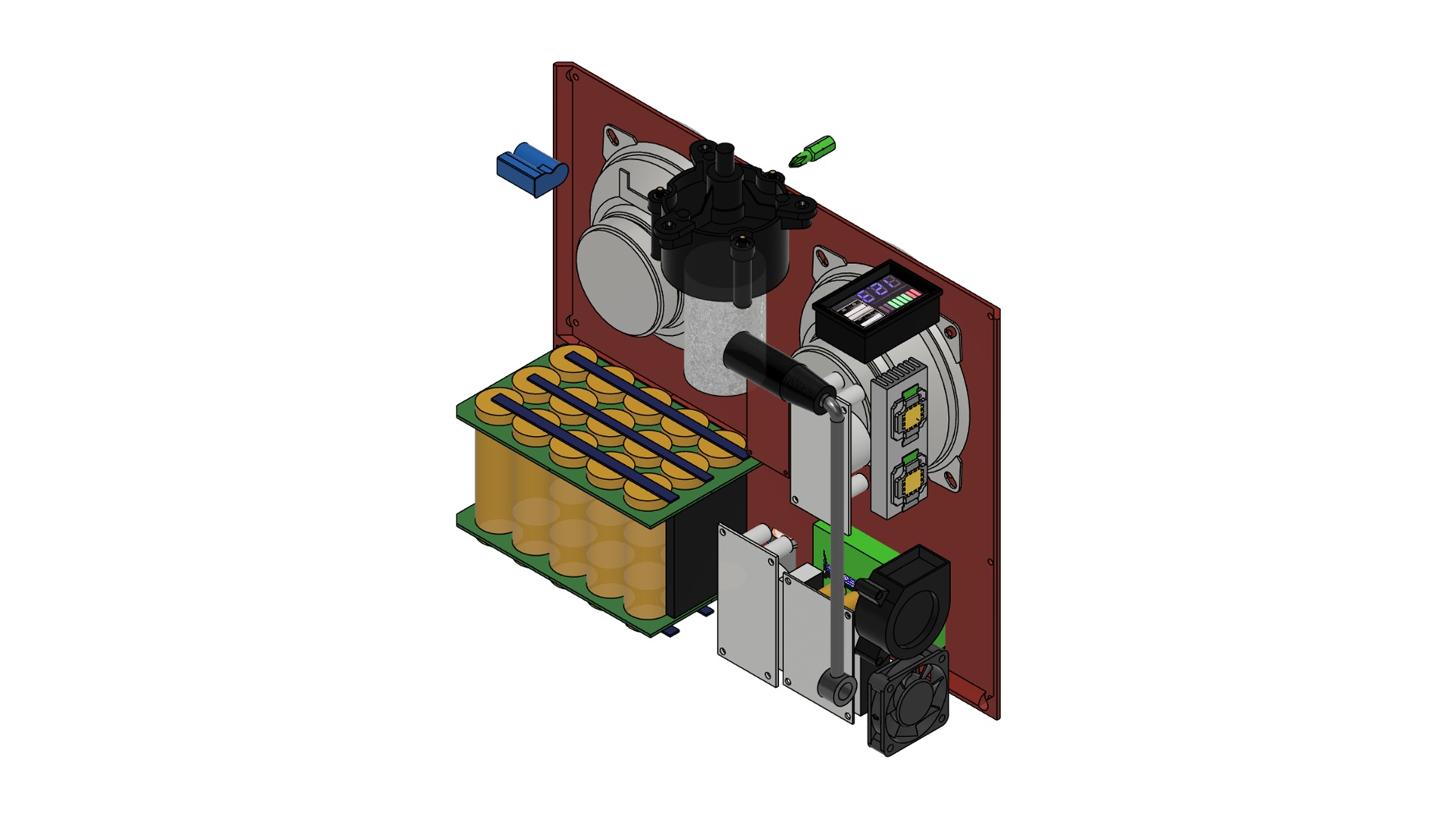

Las distintas vistas muestran qué queda detrás del frente y cómo se reparte el espacio desde la parte posterior. Esa lectura acompaña las decisiones de fabricación del prototipo.

Del CAD al primer montaje

El proyecto está al comienzo del prototipado. Los componentes ya están comprados; las fotografías de las primeras piezas y del montaje se incorporarán conforme avance la construcción.

La siguiente etapa consiste en confrontar el ensamblaje digital con los componentes reales y documentar los ajustes que aparezcan durante el montaje.
